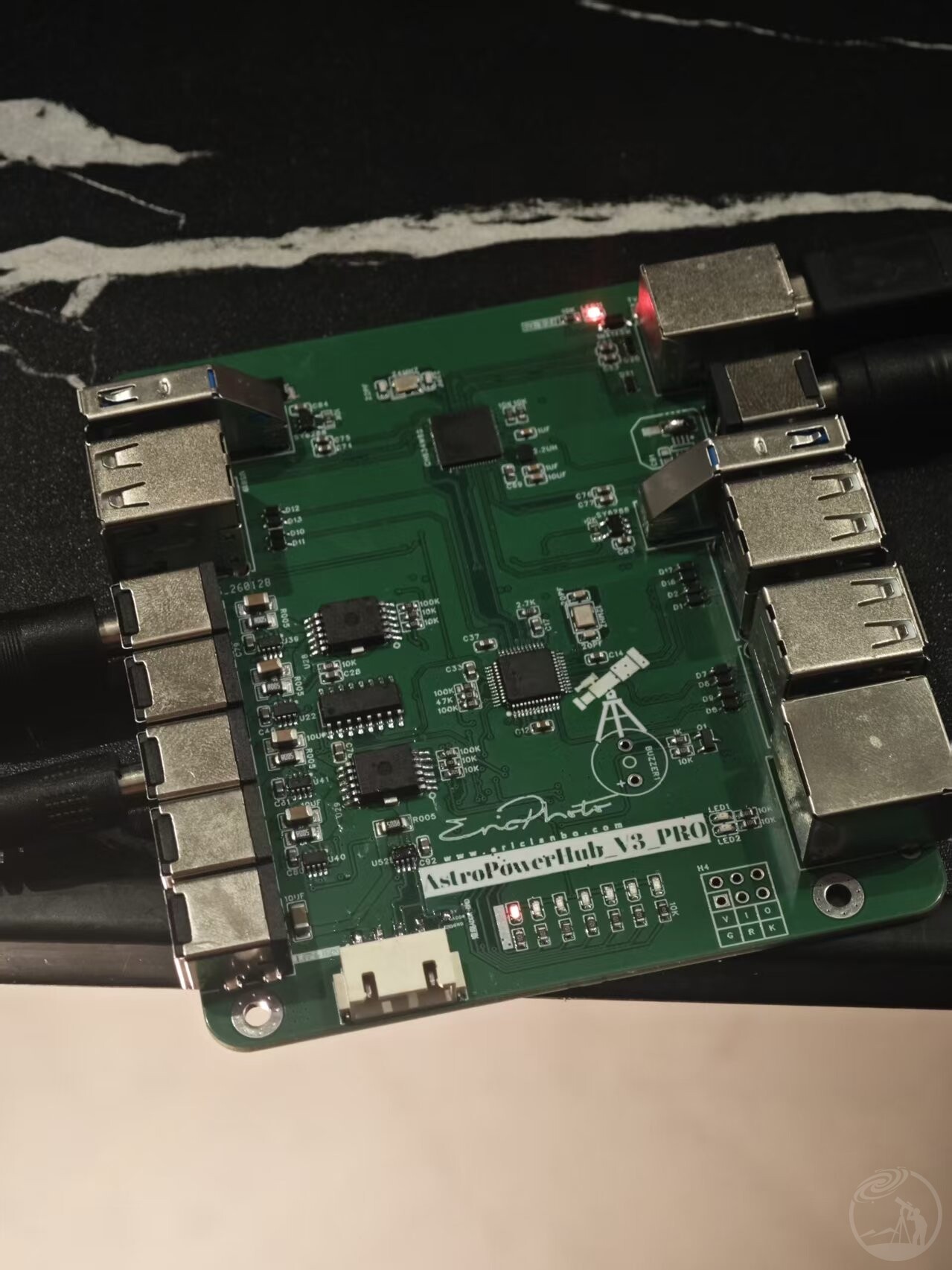

大家好！在电源管理V2版本发布两个多月后，由于有大佬反应需要更快的USB3.0，今天再次发布AstroPowerHub V3.0版本。这是一个专为天文爱好者设计的电源与USB HUB，可以看成V2版本的PRO MAX升级款，并且制作成本不会超过100元。
当然，如果只需要更加实惠稳定的V2版本（V2版本成本不会超过50元，5个DC+6USB2.0，同样也支持NINA高级序列控制），也可以通过最后的下载链接获取获取。
公布全套资料，包括：PCB制版文件、元器件BOM表、外壳3D模型、连接板模型、V3_PRO固件以及配套的ASCOM驱动程序，可以配合NINA高级序列使用来控制关断DC或者USB接口。
------------------------------------------------------------
一、 主要功能特点
------------------------------------------------------------
项目已实现功能：
1、支持ASCOM，可在NINA使用高级序列控制DC开/关。
2、五路DC，支持独立开关（其中一路为常开DC，用于连接工控），单路推荐最大电流3A，五路总电流12A。
（其中DC4如果用于自动加热带控制，则手动控制失效）
3、DC电路具备短路保护、过载保护、过温保护、过压保护。
4、总计八路USB，六路USB2.0，两路USB3.0。最大支持单路1.5A电流，支持短路保护，过流保护、静电防护。
5、同样内置湿度温度监测，可监测主板状态。
6、内置DC电压电流监测，相比V2升级为每一路DC通道都可以独立监测电压电流。
7、USB电路同样有额外的电压电流功率检测。
8、驱动设置中所有DC口和两个USB3.0、所有USB2.0都可以自定义名称，方便在NINA中识别。
9、V3实现USB2.0集体通断功能，方便远程重启USB设备。
10、两个USB3.0可以独立控制通断（其中USB3.0_2如果用于自动加热带控制，则手动控制失效）。
11、内置EQMOD组件以及RJ45网口，可以直接使用RJ45规格网线直连赤道仪，稳定性更强不易松动。（目前支持EQ6R AZEQ6 HEQ5）。
12、支持外接温度传感器以获取环境温湿度和开启自动加热带控制功能。
13、加热带自动控制使用USB或者DC均可，根据买的加热带来选择接口。开启自动加热带控制后，选择的接口无法手动控制，由驱动根据设定的湿度阈值自动进行开关。
以下为测试图片与界面展示。

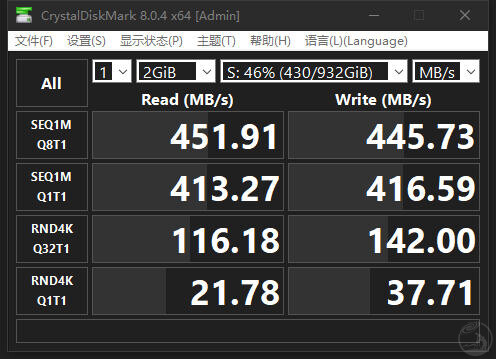

USB3.0读写速度测试。

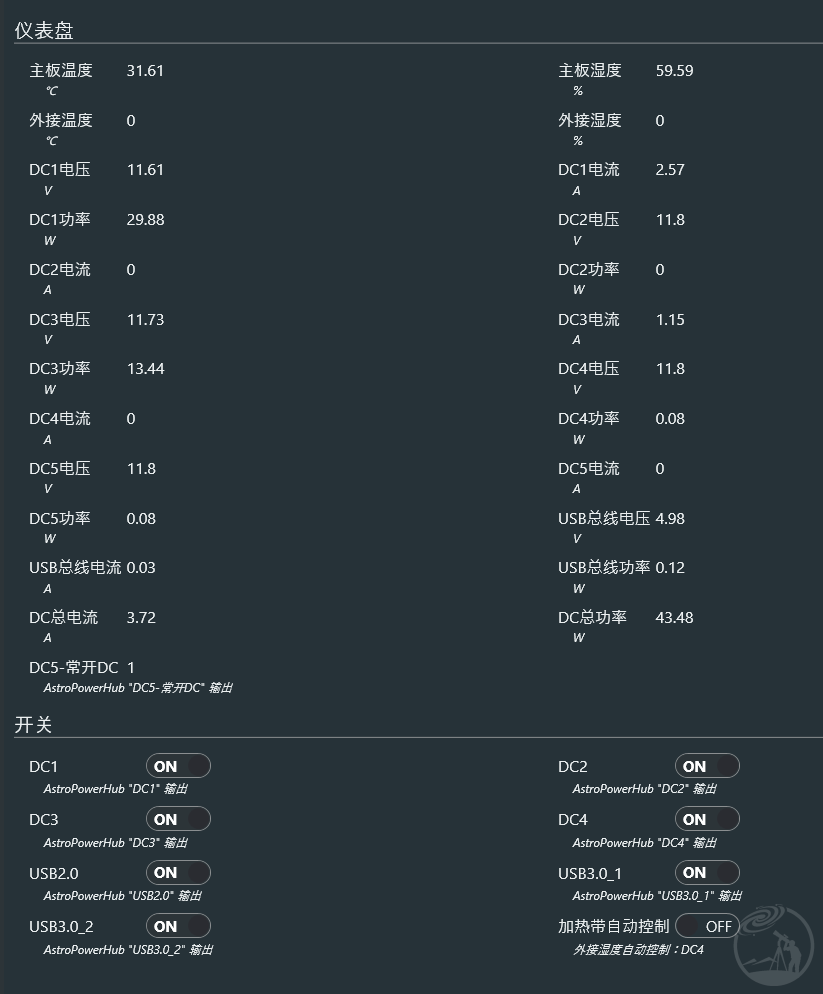

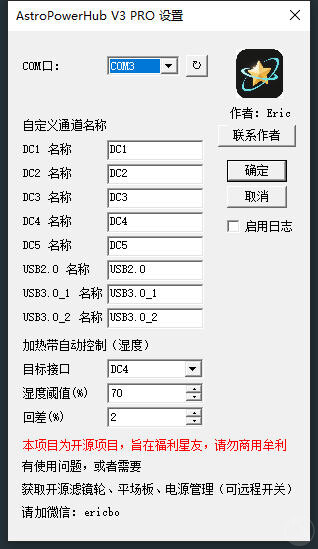

设置界面展示与40W功率下温度表现。
------------------------------------------------------------
二、 制作与焊接建议
------------------------------------------------------------
如果你打算自己动手制作，这里有一些注意事项：

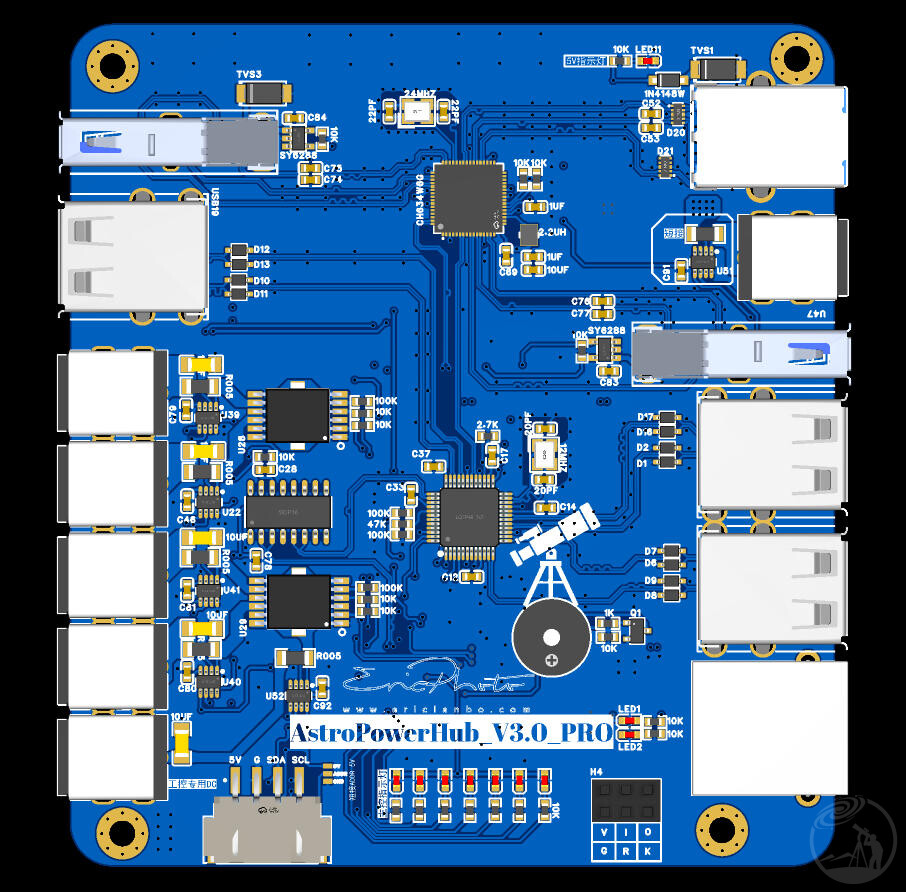

关于PCB打样：
建议选择4层板结构，压层选择3313，阻抗管控20%。具体的层压顺序我已经包含在文件里了。
关于焊接：
由于PCB上包含QFN64这种密集的封装，手动焊接有一定难度。
1. 强烈建议准备好加热台和热风枪，光靠电烙铁非常容易焊坏。
2. 焊接顺序：先焊电源部分，用万用表测一下5V等电压是否正常，再焊主控逻辑电路。
3. 极性检查：电解电容和二极管的方向一定不能错，焊反了通电会损坏。
4. 焊接完成后，一定要用洗板水刷干净，防止锡珠导致短路。
------------------------------------------------------------
三、 资料下载与交流
------------------------------------------------------------
绿皮车下载站点链接：ericphoto.top

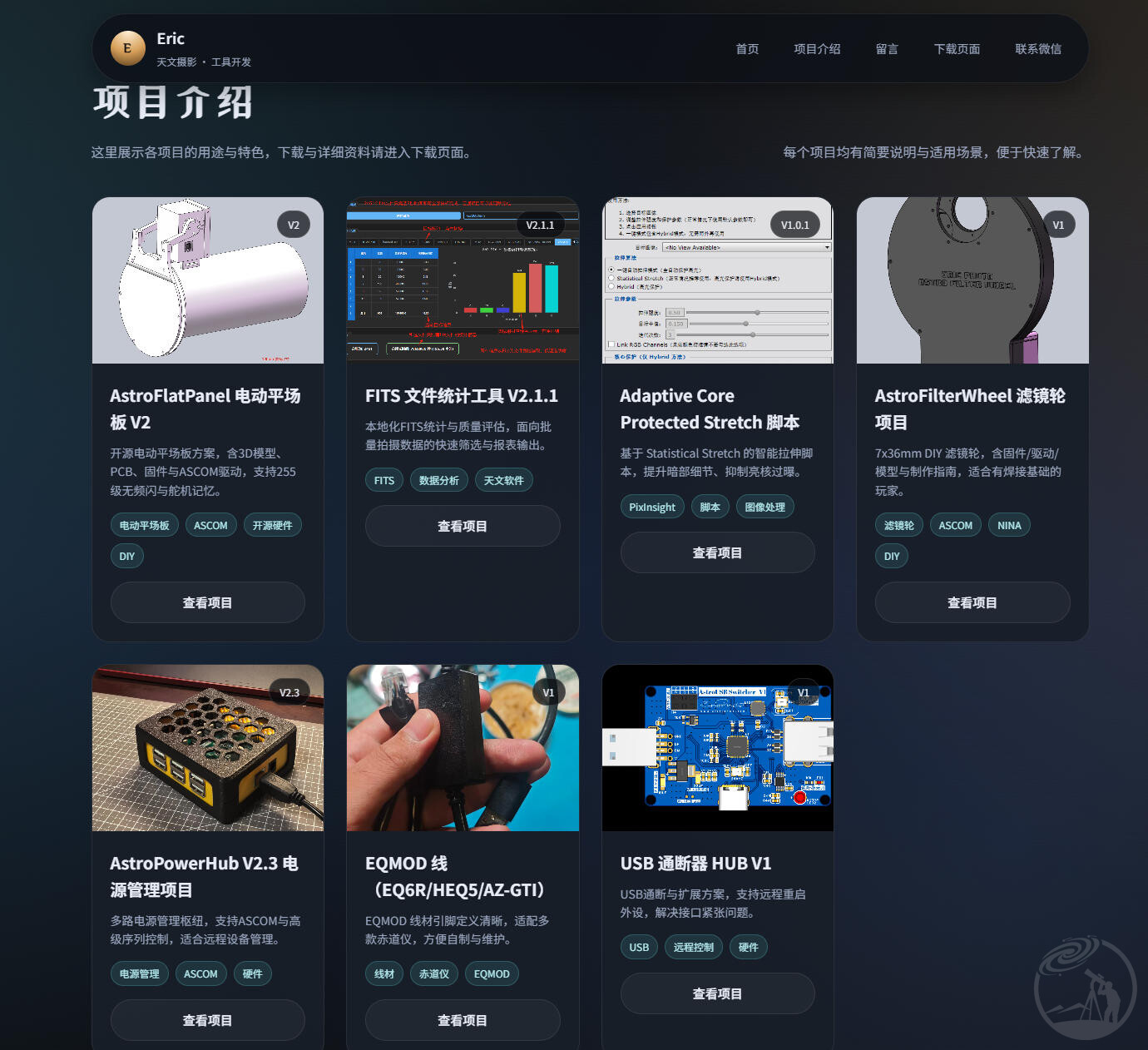

目前已经开源了不少项目，包括天文平场板、滤镜轮、电源管理、USB远程通断器等、脚本、软件等。
有兴趣的朋友可以自行下载制作，所有项目均为免费开源福利星友！请勿商用！
如果你在制作过程中有任何疑问，或者想和大家交流心得，欢迎加入《天文绿皮车》微信群：
目前群已经超过200人，无法分享进群链接，如有兴趣可以通过扫码加我邀请你入群。
希望这个项目能对大家的拍摄有所帮助！如果是转载分享，请注明出处，谢谢支持。
