前些天无聊翻Cloudynights的时候，看到一个标题是《A Tri-Bahtinov mask for SCT collimation and focusing》的讨论。这个Bahtinov Mask就是我们国内爱好者通常讲的“鱼骨板”，它是被俄罗斯天文爱好者Bahtinov发明而得名（国外一般就叫做“巴蒂诺夫板”了），用来在没有电调焦的情况下实现比较精确的手动对焦。但是这个Tri-Bahtinov Mask我还是第一次见（小白孤陋寡闻了），在国外已经应用得比较普遍了，国内的介绍却不多，所以在我经过使用后写了这篇帖子简要分享分享。
传统鱼骨板
先简要介绍一下传统鱼骨板：

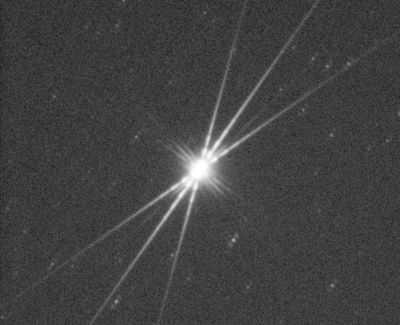

鱼骨板是一块盖在望远镜物镜或相机镜头前的挡板，上面镂空的形状使得光发生衍射而产生特殊星芒：中央一条明亮的星芒，与两侧两条交叉的星芒，共同组成一个类似“X”或“米”字的图案，如图。
当不在焦点时，三条线将不会交汇在星点上，而有所偏差（如下图的左右两张）。要做的就是调整调焦器，直到三条线对称地汇聚在星点上（如下图中间一张，或者上图），此时就完成了对焦。
三巴蒂诺夫鱼骨板
传统鱼骨板的作用就仅限于对焦了，而tri-bahtinov鱼骨板（貌似没见到中文译名，暂时直译为三巴蒂诺夫鱼骨板，有大佬知道译名的话请说一声）则可以检测施卡SCT望远镜或者牛反、马卡的光轴是否准确（一般是SCT使用较多），以及辅助进行光轴的校准。

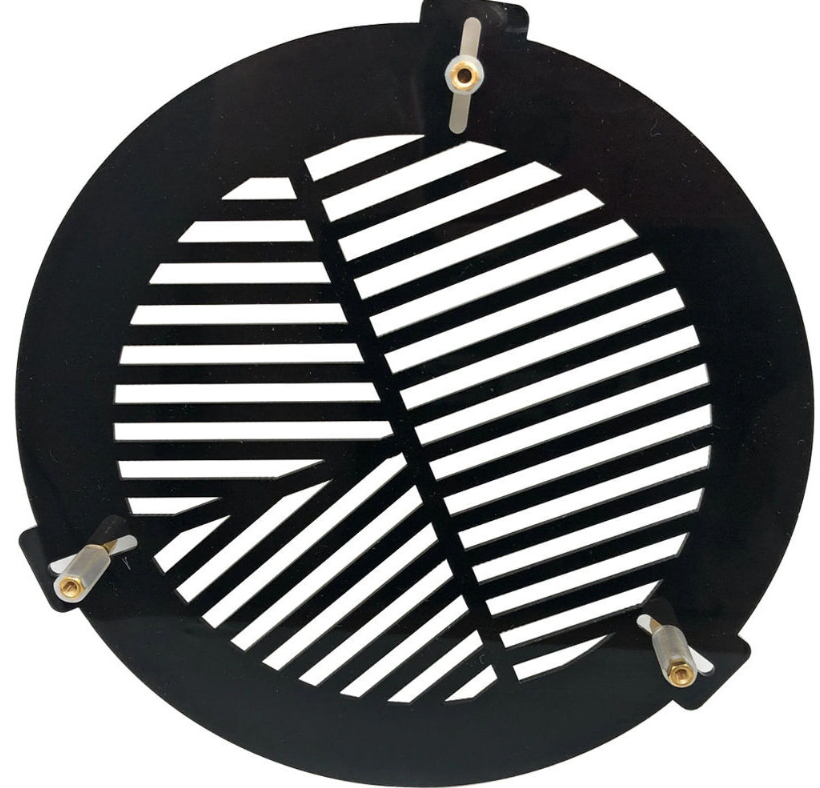

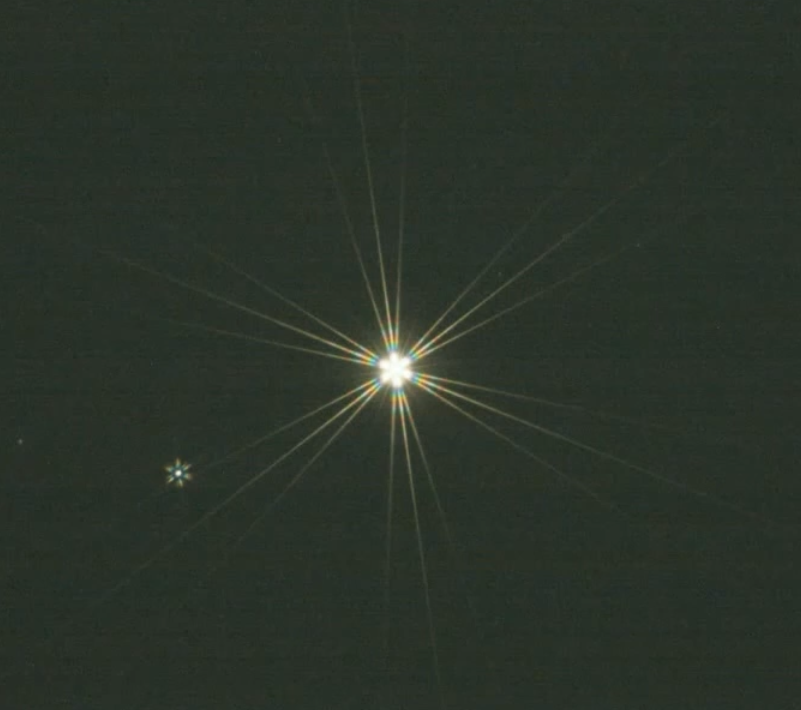

原理其实不难理解，三巴蒂诺夫鱼骨板就是把传统鱼骨板引起衍射的图案对称排列成三份，使其产生三个方向的米字形衍射星芒（如图）。
当光轴不直时，就会出现一个或两个方向上对上了焦，但是剩下的方向对不上焦的情况，此时三组衍射星芒就不能全部都对称分布（如下图）。
此时通过调节施卡的前端副镜三颗螺丝或者牛顿反射式望远镜的主镜螺丝来调节光轴，直到三组衍射纹都完美对焦，光轴就校准完了。
安装
三巴蒂诺夫鱼骨板的一个优势在于它搭配一个挡光罩之后，可以实现对单独一个方向的光轴的校准，而不影响另外两个方向。

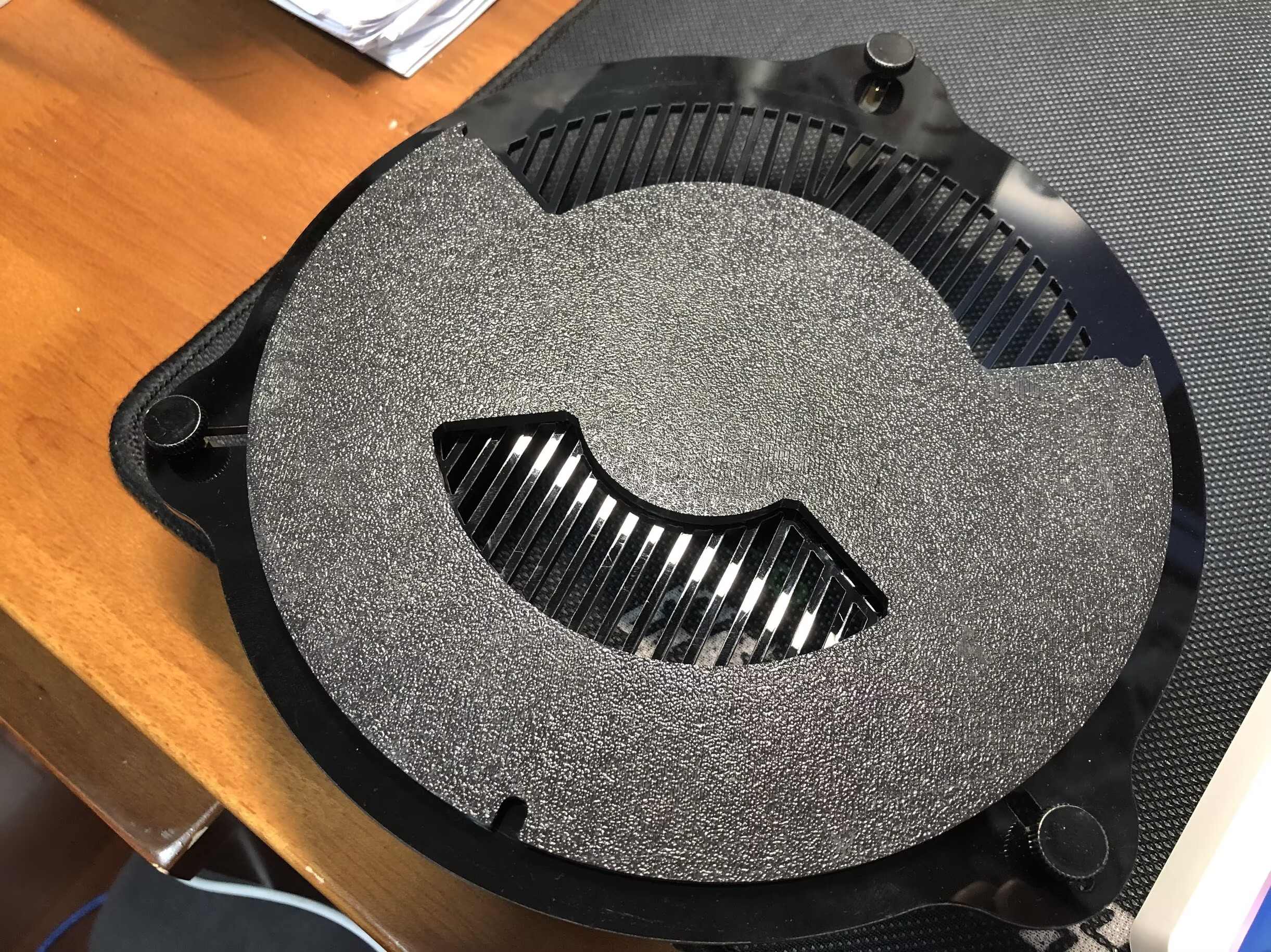

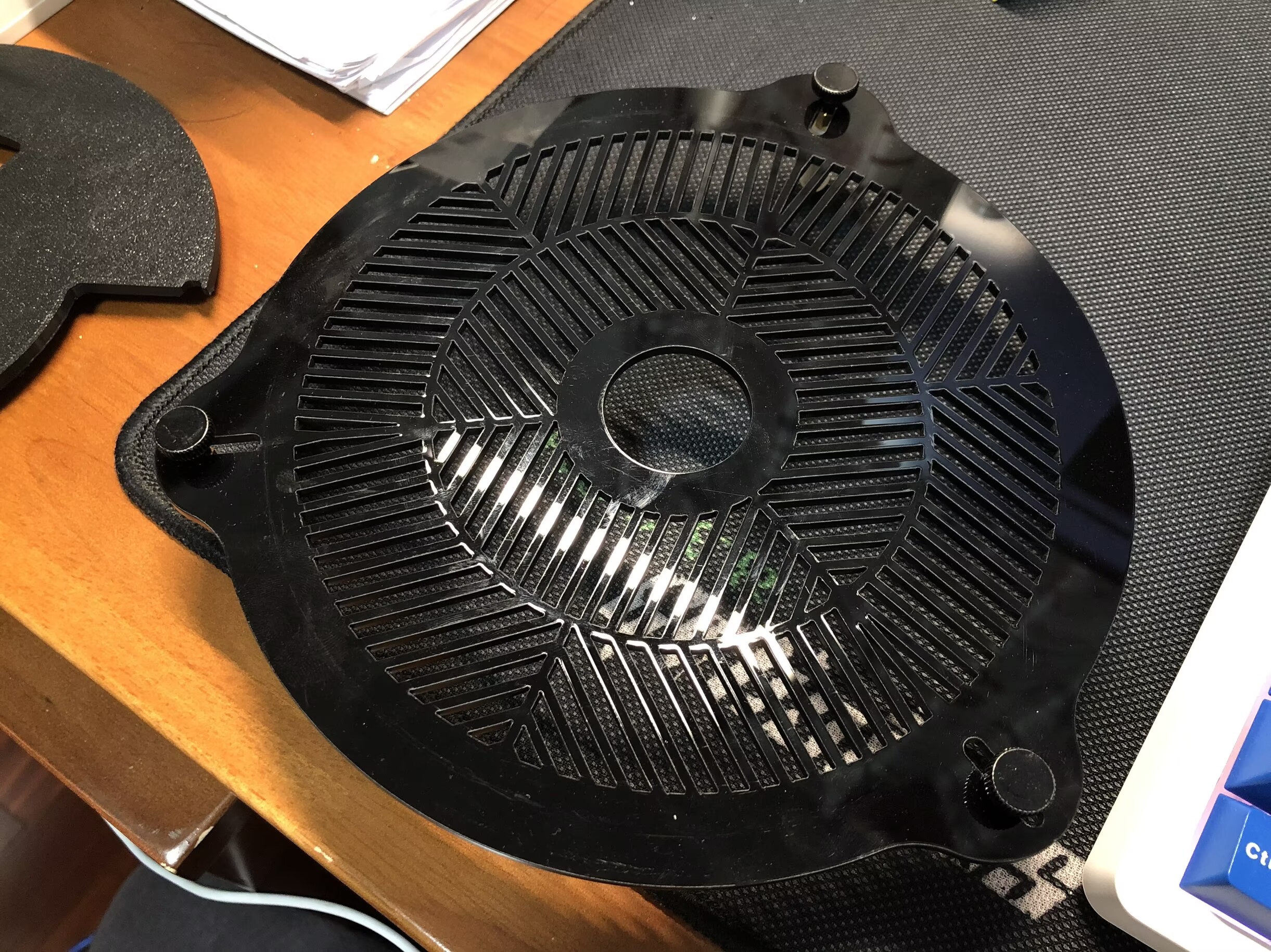

下图是我找激光雕刻的厂家以很低的价格定制的三巴蒂诺夫鱼骨板（和上面的图看着有点不一样，因为这是三巴蒂诺夫鱼骨板的升级版，灵敏度更高），而上面的那个遮光板是3d打印制作的（激光雕刻也可以）。

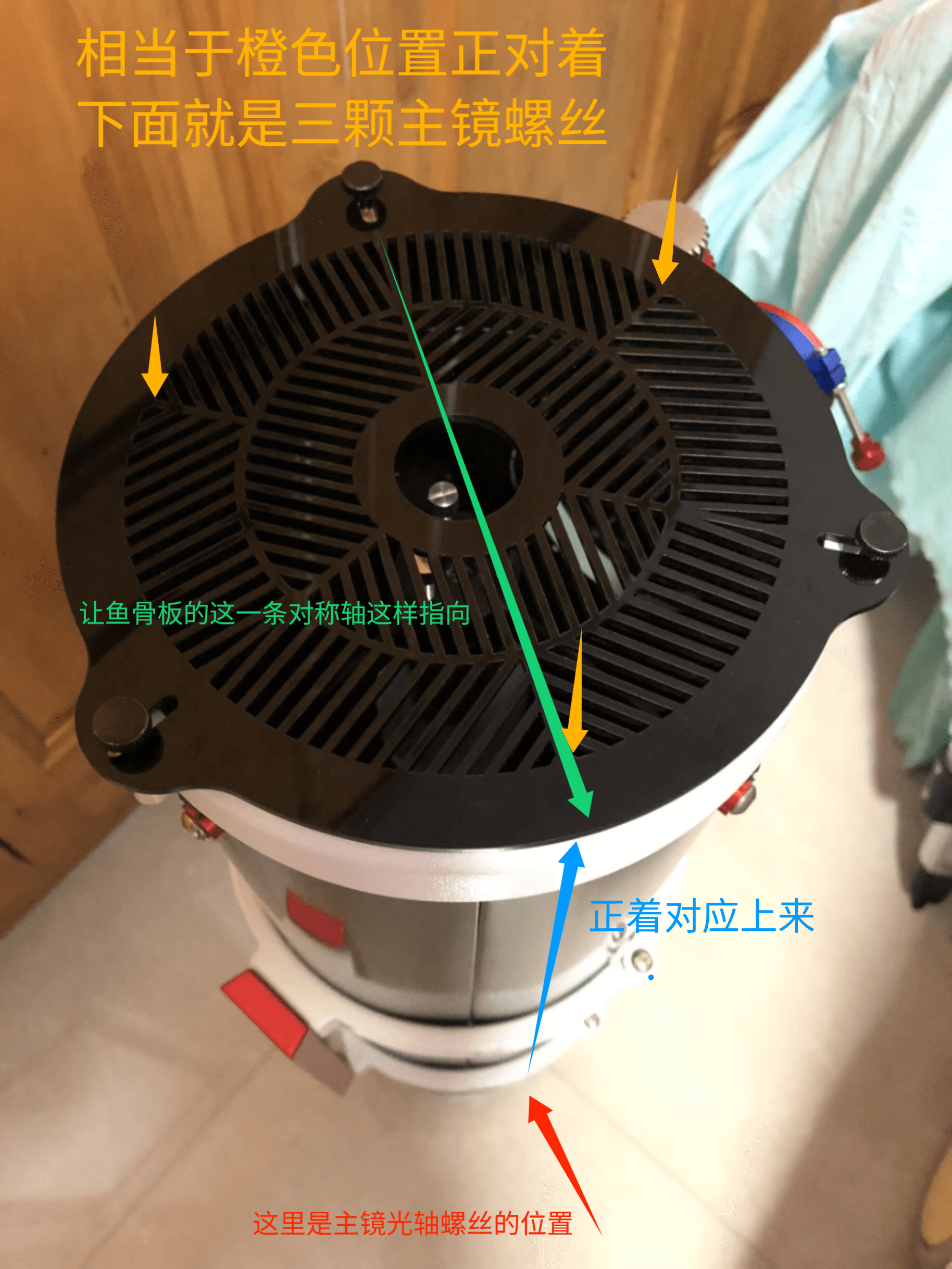

鱼骨板放在望远镜上时，要按照我下面的图来装。我手头没有施卡，拿牛反来做演示。

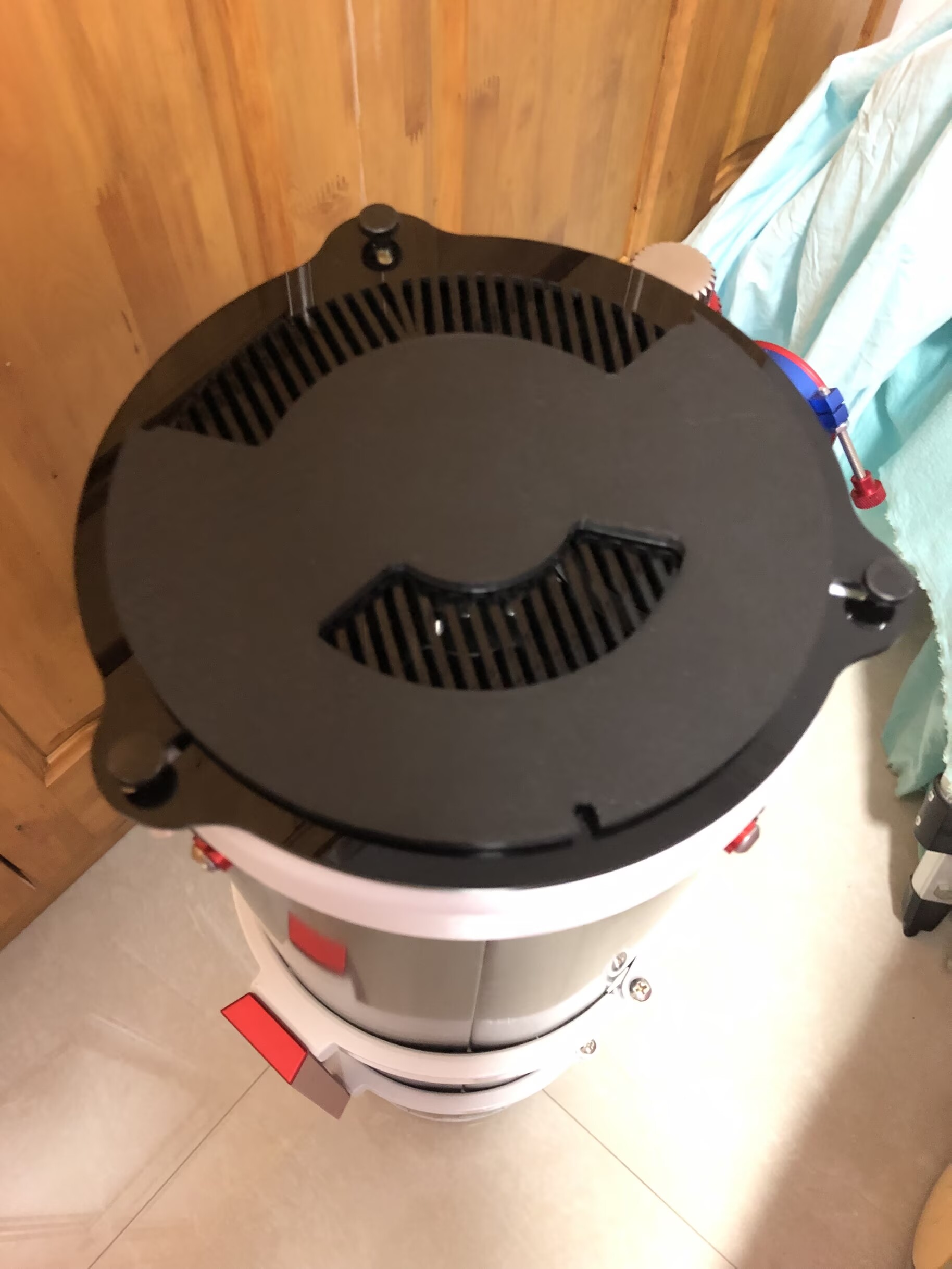

如果是施卡，只需要让上面我图上标记的绿色对称轴对准副镜上的螺丝就可以了。这样安装以后，如图2装上遮光板，就只有那一颗调整螺丝对应的方向上有衍射星芒，调整时就只需要看这一组对应的衍射星芒呈现合焦图案，就算这个方向的调整做完了。然后旋转遮光板120°，接着调整相邻的螺丝，然后再转遮光板，再调，如此调整直到全部调整完，三组衍射芒全部呈现合焦图案即可。
可能的劣势，以及解决方法

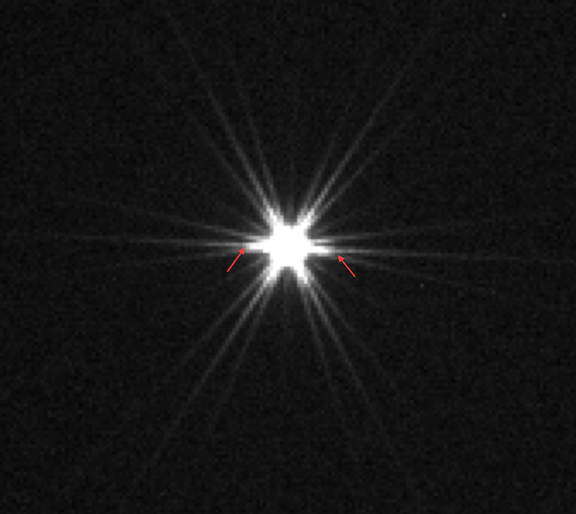

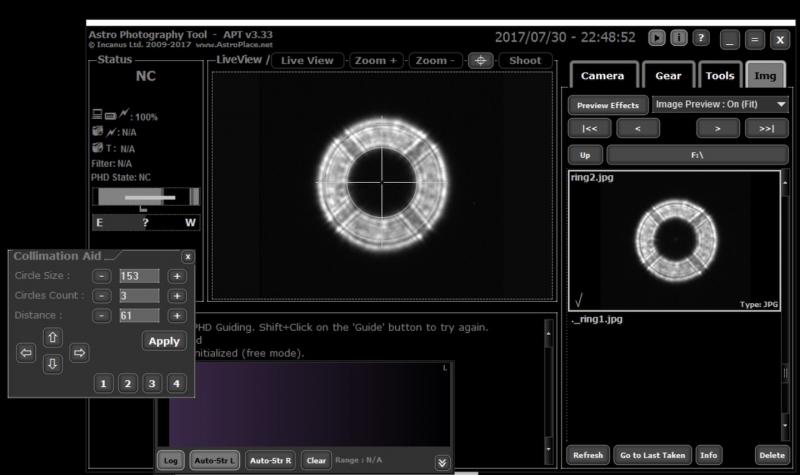

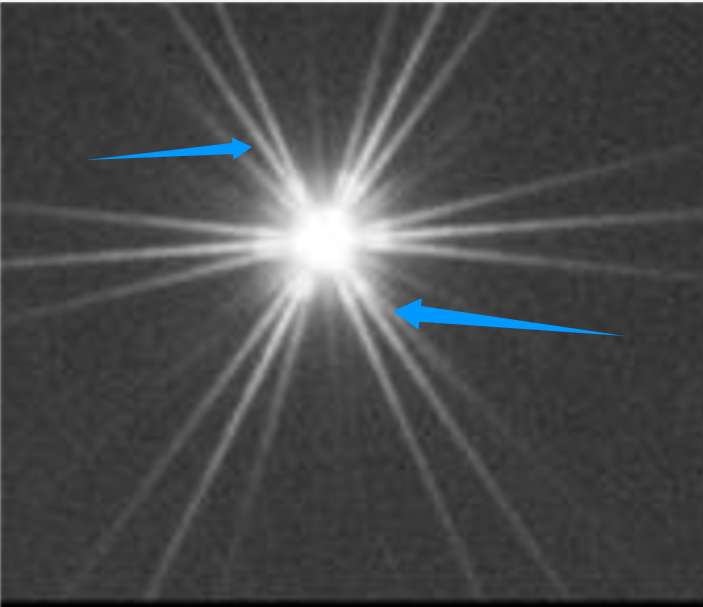

根据国外同好的帖子，这类鱼骨板的优势是对光轴是否准直灵敏度很高，然而，有时候它的灵敏度反而是一个劣势。什么意思呢？如果选择的亮星足够亮，那么不准的光轴将暴露无遗，很容易被看出。如下图，图1是鱼骨板的衍射纹，可以看到偏移比较明显。而图2是散焦后的星点图像，可以看到，副镜阴影仅有一点点向左上偏，只使用散焦星点法已经很难再进一步调整得更完美了。

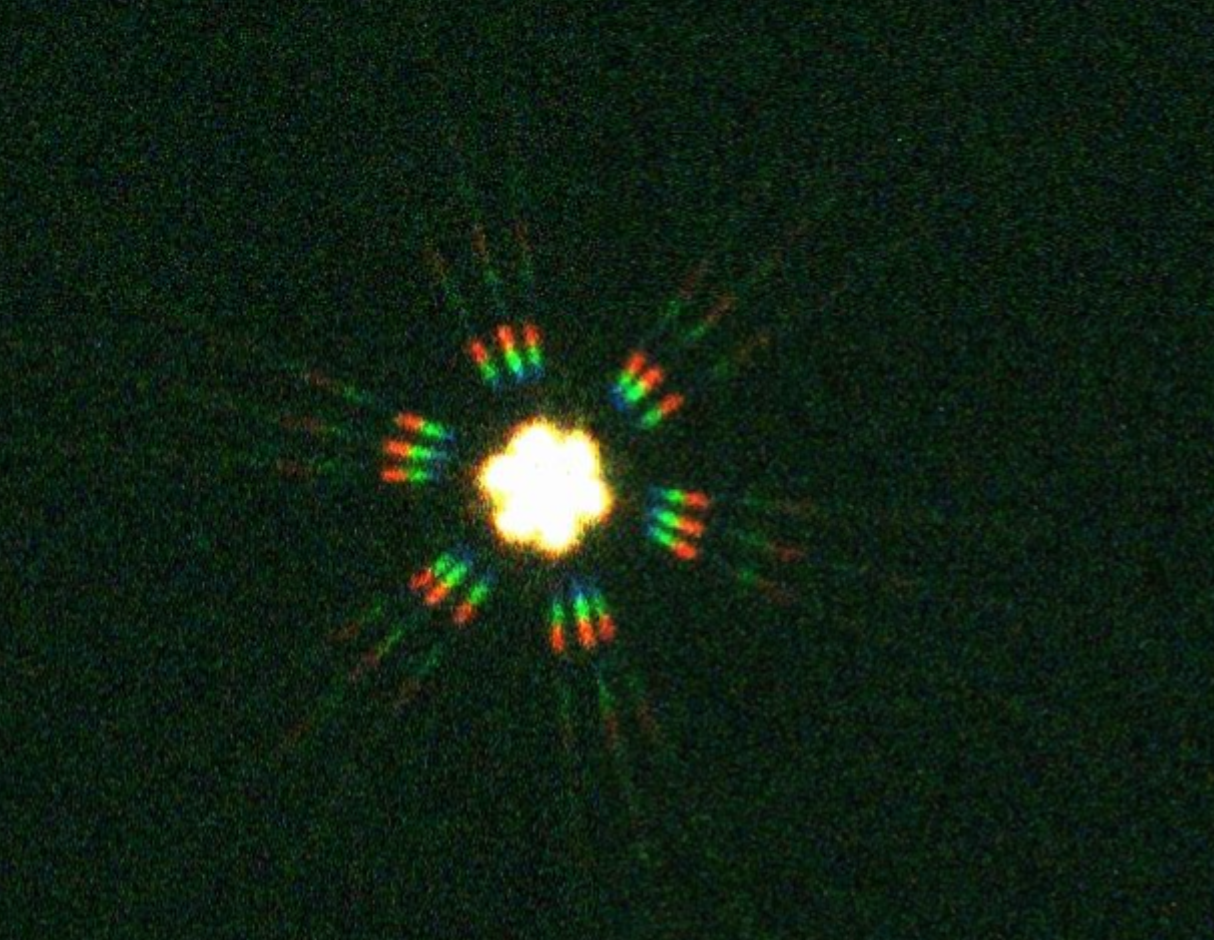

但是我测试的时候却遇到不一样的效果。当时天上大部分地方都有云，我只能对着云缝拍摄测试，所以没有对准很亮的星。我故意把光轴调的很歪，下面是我得到的衍射星芒。

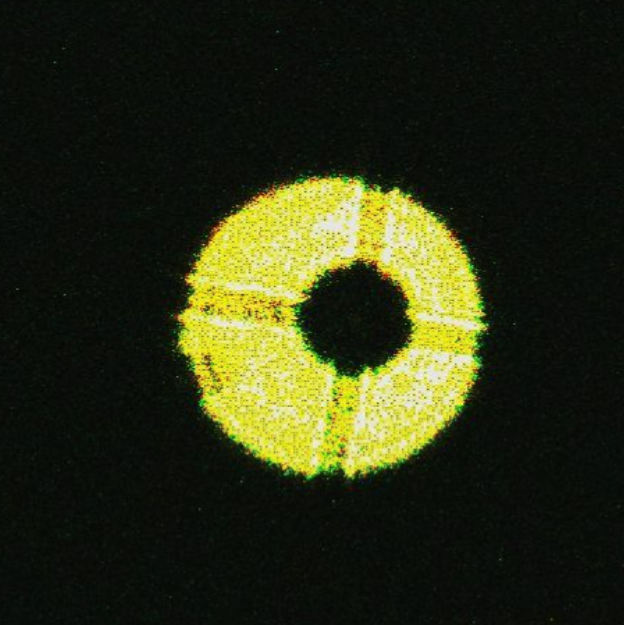

仅从肉眼来看，其实偏移并不很明显。但是实际上光轴已经偏得非常严重了（如下图）

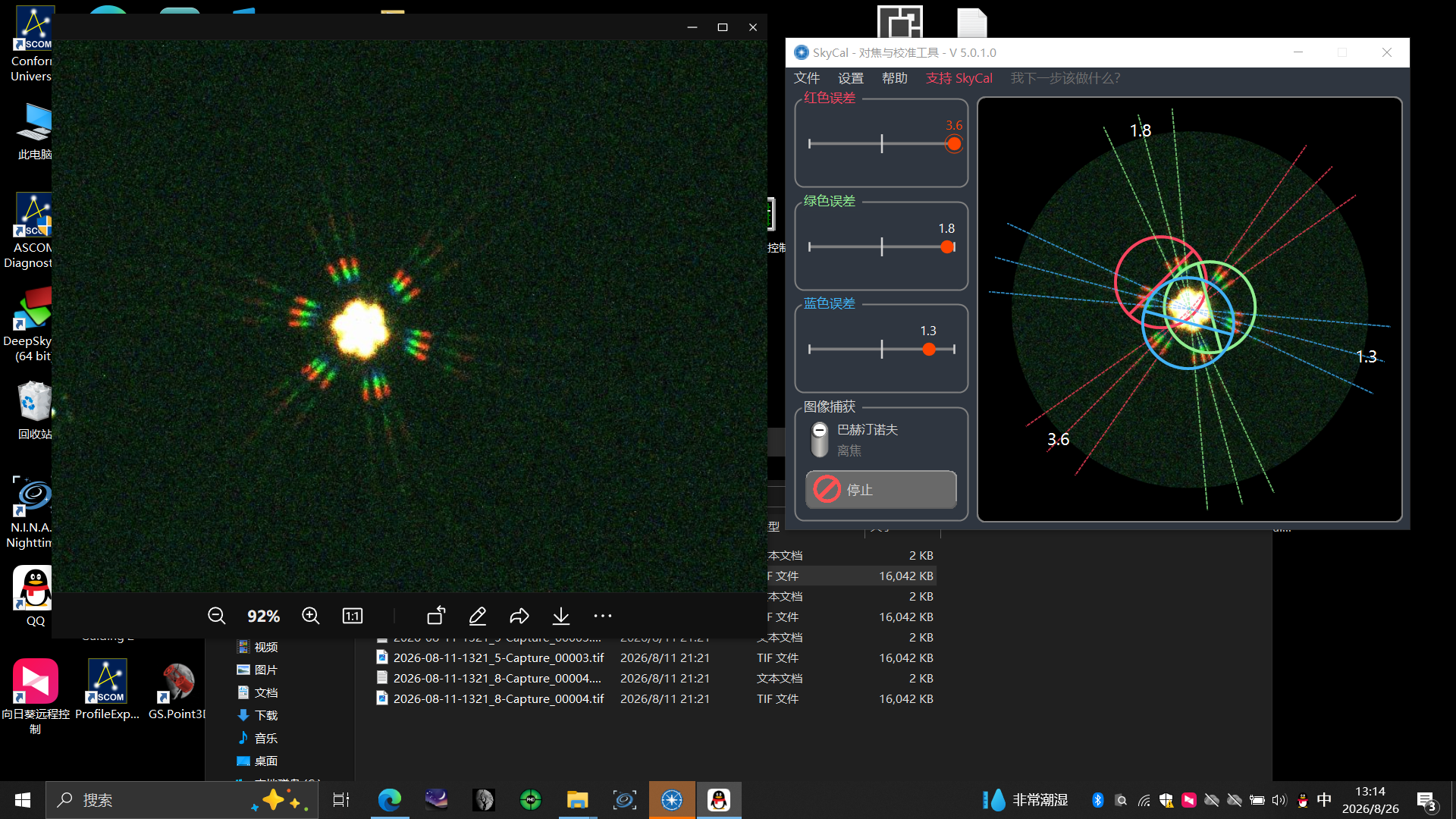

所以我一度感觉这玩意可能不适合精确的光轴调整。但是我搜索一番后，找到了定量检测偏移量的软件SkyCal。b站有翻译熟肉搬运，搜索SkyCal即可。如果使用足够亮的亮星，搭配SkyCal软件，确实能获得不错的精确度。如图，检测的效果很灵敏，左边的三个框显示了三个方向偏离焦点的误差。使用这个软件后，还可以不再需要遮光板，只需调整螺丝让每个方向的误差尽量小即可，详细的教程在视频中。
总之，传统的星点法对于大部分的使用场景都足够，并且也足够方便。但是使用文章介绍的三巴蒂诺夫鱼骨板可以实现更加准确的校准，喜欢折腾的星友可以尝试。后续有时间，我会发帖分享如何低成本定制适合你望远镜的三巴蒂诺夫鱼骨板（以及传统鱼骨板）的方法（非常容易）。
